不銹鋼法蘭式氣動蝶閥產品規格

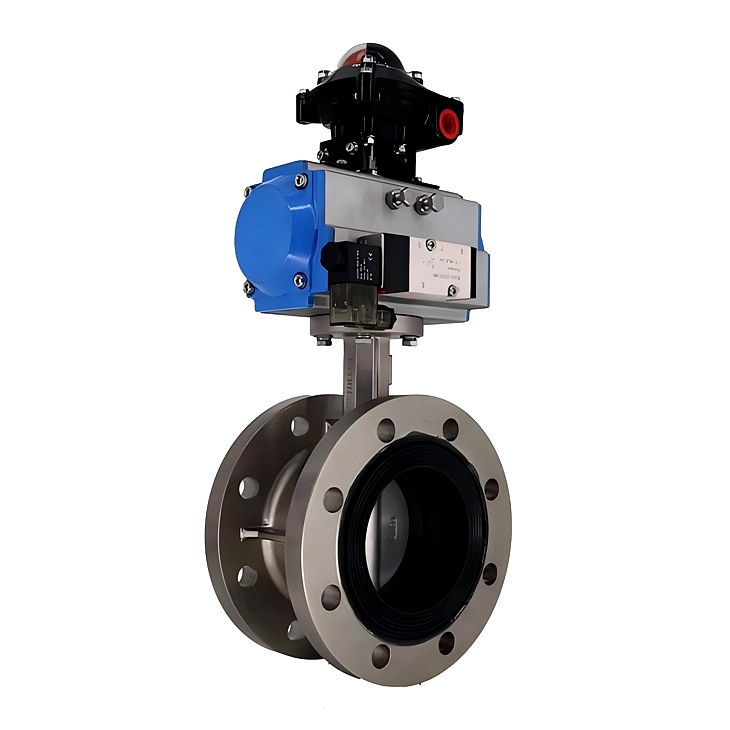

名稱：不銹鋼法蘭式氣動蝶閥
型號：663D641X-10/16

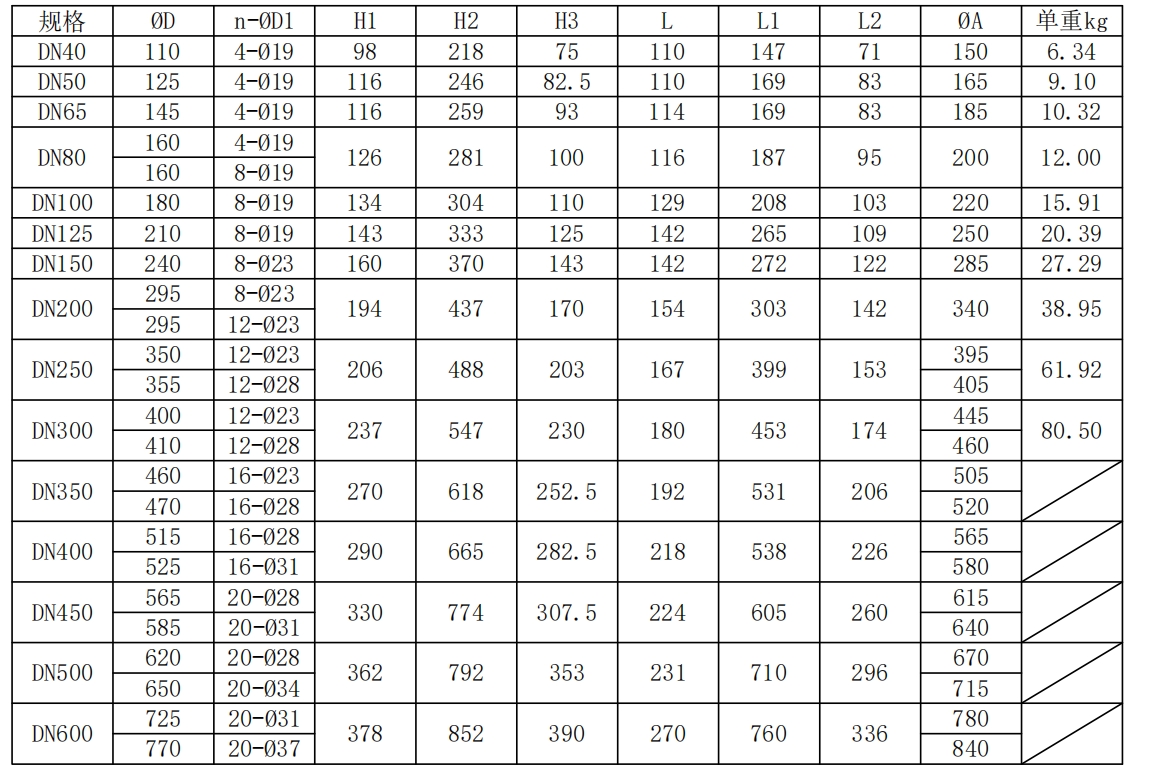

規格：DN40-DN600
溫度：-10℃-120℃
壓力：PN10/16
驅動：氣動，雙作用、單作用
閥體：SS304、SS316、SS316L
閥板：SS304、SS316、SS316L、雙相不銹鋼2205、2507 、1.4469 、1.4529、鋁青銅
閥座：EPDM、耐熱EPDM、耐磨EPDM、NBR、VITON
閥軸：SS416、SS420、SS304、SS616、SS316L
用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等
產品執行標準：
GB/T12238-2008 (法蘭及對夾式連接）
GB/T12221-2005 (金屬閥門 結構尺寸）
GB/T13927-2008 （工業閥門 壓力試驗）
ISO-5211-1982 (驅動裝置連接）
GB/T12238-1989 (設計制造驗收）
GB/T26480-2011 (閥門檢驗和試驗）
GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）
產品介紹
不銹鋼法蘭式氣動蝶閥是一種常用于工業領域的控制閥門，以下是對其的詳細介紹：
一、結構組成

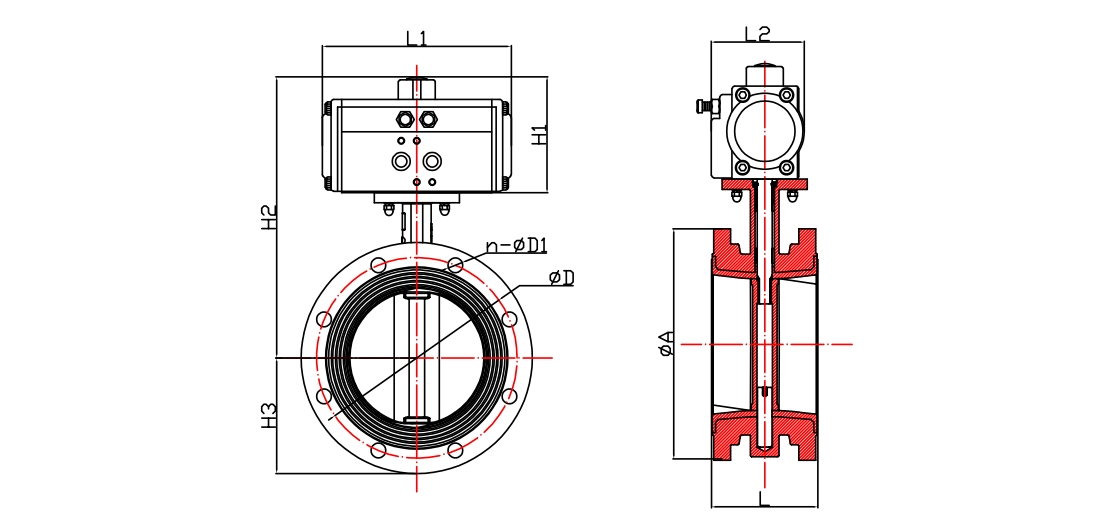

不銹鋼法蘭式氣動蝶閥由閥體、閥盤（蝶板）、閥桿、密封圈、法蘭和氣動執行器等部分組成。閥體采用不銹鋼材質制成，具有良好的耐腐蝕性和耐高溫性能。閥盤通過閥桿與氣動裝置連接，可以實現閥門的開啟和關閉操作。密封圈位于閥盤與閥體之間，起到密封作用。法蘭用于連接閥門與管道，確保流體在閥門處的密封性和穩定性。
二、工作原理
氣動不銹鋼法蘭蝶閥的工作原理是通過氣動執行器接收控制信號，驅動閥桿旋轉，進而帶動閥盤（蝶板）在閥體內旋轉。閥盤在旋轉過程中，可以改變流體的通道面積，從而實現對流體的控制。當閥盤完全打開時，流體可以無阻礙地通過閥門；當閥盤完全關閉時，流體無法通過閥門。在閥盤部分，設有密封圈，當閥盤轉動到關閉位置時，密封圈與閥體之間形成緊密的密封，防止流體泄漏。
三、性能特點
耐腐蝕性強：閥體采用不銹鋼材質制成，適用于各種腐蝕性介質的控制。
開閉快速：通過氣動執行器控制閥盤的旋轉角度，實現快速的開閉操作，提高工作效率。
密封性能好：采用彈性密封或金屬密封形式，確保閥門在關閉狀態下具有良好的密封性能，防止流體泄漏。
流體阻力?。洪y門全開時流通面積大，流體阻力小，能夠降低管道系統的能耗。
體積小、重量輕：相比其他類型的閥門，不銹鋼法蘭式氣動蝶閥體積小、重量輕，占用空間小，方便安裝和維護。
節能環保：在關閉狀態下，流體無法通過閥門，減少了能源的浪費，達到節能環保的目的。
