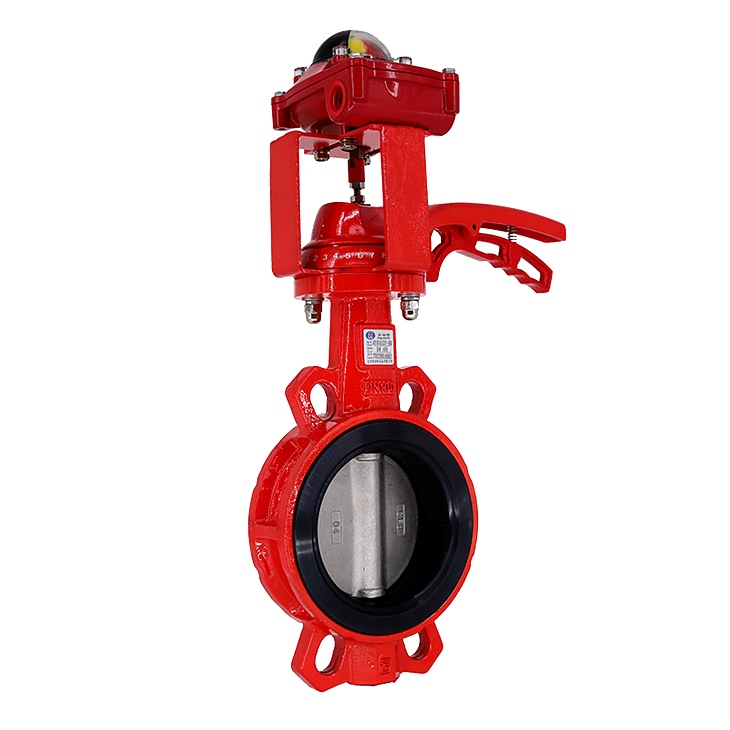

無靠背對夾發訊手柄蝶閥（限位開關）產品規格

名稱：無靠背對夾發訊手柄蝶閥

型號：681D7A1X-10/16  (無靠背-對夾式發訊蝶閥）

規格：DN50-DN600

溫度：-10℃-120℃

壓力：PN10/16

驅動：鋁手柄/鋁蝸輪/鐵蝸輪 帶限位開關

閥體材質：球墨鑄鐵、WCB、SS304、SS316、SS316L

閥板材質：電鍍板、尼龍板、SS304、SS316、SS316L、雙相不銹鋼2205 、2507、1.4469 、1.4529、鋁青銅。

閥座材質：EPDM、NBR、

閥軸材質：45#、SS416、SS304、SS316

用途：淡水、污水、海水、空氣、食品、藥品、多種油類、酸類、堿類、鹽類等

產品執行標準：

• GB/T12238-2008  (法蘭及對夾式連接）

• GB/T12221-2005  (金屬閥門 結構尺寸）

• GB/T13927-2008  （工業閥門 壓力試驗）

• ISO-5211-1982    (驅動裝置連接）

• GB/T12238-1989  (設計制造驗收）

• GB/T26480-2011  (閥門檢驗和試驗）

• GB/T13927-2008 (生活飲用水輸配水設備及防護材料的安全性評價標準）

•


產品介紹

無靠背對夾發訊手柄蝶閥的優勢主要體現在以下幾個方面：

一、結構優勢

緊湊性：

該閥門采用無靠背設計，使得整體結構更加緊湊，占用空間小。

緊湊的結構設計不僅節省了安裝空間，還有助于降低整個管道系統的復雜性和成本。

對夾連接：

對夾連接方式簡化了安裝過程，無需額外的法蘭或焊接工作。

這種連接方式不僅提高了安裝效率，還便于閥門的拆卸和維修。

二、操作與監測優勢

發訊手柄：

配備的發訊手柄可以實時監測閥門的開關狀態，并將信號傳遞給控制系統。

這一功能提高了閥門在自動化控制系統中的可靠性和準確性，有助于實現遠程監控和自動化控制。

操作簡便：

手柄設計使得閥門的操作更加簡便快捷，用戶只需輕輕轉動手柄即可實現閥門的開啟和關閉。

簡單的操作方式降低了操作難度，提高了工作效率。

三、性能優勢

流量調節靈活：

蝶板可以繞垂直于通道的固定軸旋轉，通過調節蝶板的旋轉角度，可以實現對流量的精確控制。

這種靈活的流量調節能力使得閥門能夠滿足不同工況下的需求。

耐腐蝕性強：

閥門通常采用不銹鋼等耐腐蝕材質制成，能夠抵御多種腐蝕性介質的侵蝕。

強大的耐腐蝕性能延長了閥門的使用壽命，降低了維護成本。

密封性能好：

盡管無靠背設計可能增加了密封的難度，但通過選擇合適的密封圈材料和優化設計，該閥門仍然能夠提供良好的密封效果。

有效的密封性能防止了流體泄漏，確保了管道系統的安全和穩定運行。

四、應用場景廣泛

無靠背對夾發訊手柄蝶閥由于其獨特的結構和性能優勢，廣泛應用于供水、排水、暖通空調、食品加工、化工等多個行業。特別是在需要實時監測閥門開關狀態、精確調節流量以及承受一定壓力的場合中，該閥門具有獨特的優勢。
